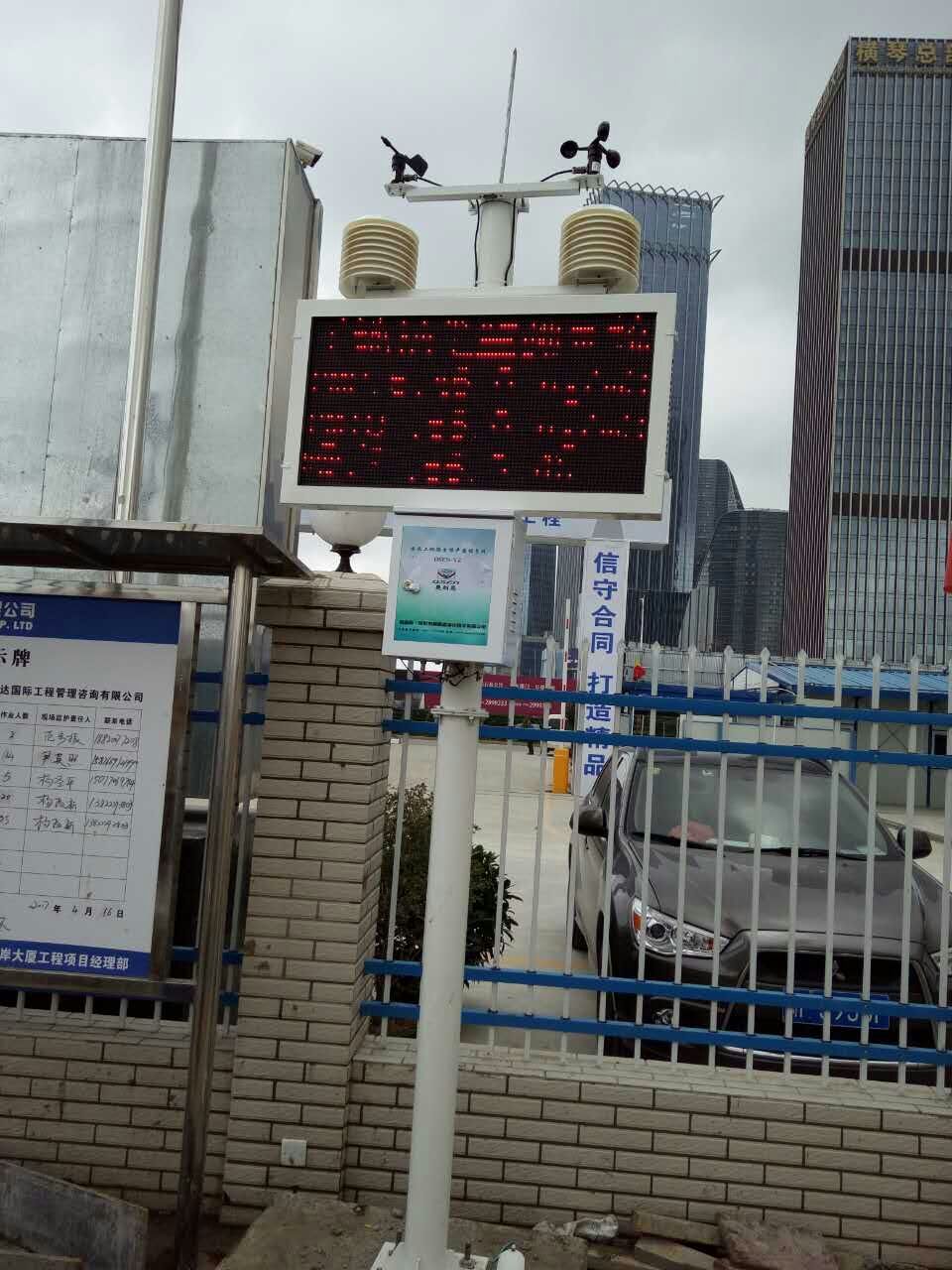

工地?fù)P塵環境污染監測儀，PM2.5、PM10自動檢測系統概述
建筑工地?fù)P塵污染監控系統由顆粒物在線監測儀、數據采集和傳輸系統、視頻監控系統、后臺數據處理系統及信息監控管理臺共四部分組成。系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀、云臺攝像頭、氣象五參數采集設備和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度;數據通過采用3G/4G網絡傳輸，可以在智能移動臺、桌面PC機等多終端訪問;監控臺還具有多種統計和高濃度報警功能
工地?fù)P塵環境污染監測儀，PM2.5、PM10自動檢測系統組成圖
1、感知層：污染源在線監測儀，包括顆粒物濃度監測儀、氣象五參數監測儀、噪聲監測儀和視頻監控攝像機，對顆粒物濃度、氣象參數、噪聲和現場視頻進行連續自動在線監測；
2、傳輸層：采用有線、無線、3G等方式傳輸各種監測數據；
3、臺層：數據服務云臺，依托在建工地?fù)P塵與噪聲監測臺的數據，進行系統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為科學治理霧霾提供數據支撐；
4、應用層：面向不同、建筑工地的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
（二）系統臺
建設工程污染在線監測信息監控管理臺可支持各種終端臺通過公網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
工地?fù)P塵環境污染監測儀，PM2.5、PM10自動檢測系統技術特點和優勢主要體現在以下三點：
(一)監測終端系統系統集成了總懸浮顆粒物、PM10、PM2.5、溫度、濕度、風向和風速等多個環境參數，24小時在線連續監測，全天候提供工地的空氣質量數據，超過報警值時還能自動啟動監控設備，具有多參數、實時性、智能化等特性；
(二)通過傳感網、無線網、因特網這三大網絡傳輸傳輸數據，快速便捷地更新實時監測數據；
(三)基于云計算的數據中心臺匯集了不同區域、不同時段的監測數據，具有海量存儲空間，可進行多維度、多時空的數據統計分析，便于管理部分有序開展工作，同時也為建立工地環境污染控制標準積累數據，以推動對空氣污染的長效管理。
工地?fù)P塵環境污染監測儀，PM2.5、PM10自動檢測系統配置 | ||||||
監測指標 | 測量范圍 | 分辨率 | 準確度 | 備注 | ||
PM2.5 | 0-500ug/m3 | 1ug/m3 | ±10% |
| ||
PM10 | 0-2mg/m3 | 1ug/m3 | ±10% |
| ||
TSP | 0～40mg/m3 | 1mg/m3 | ±10% |
| ||
風速 | 0-30m,0-60m（可選） | 0.1m/s | ±1m/s |
| ||
風向 | 0～360°/16方位 | 1° | ±3° |
| ||
噪聲 | 30~130dB | 31.5Hz~8kHz | ±1.5dB |
| ||
溫度 | -30～+70℃ | 0.1℃ | ±0.3℃ |
| ||
濕度 | 0～RH | 1%RH | ±3%RH |
| ||
壓力 | 500～1100hPa | 0.1 hPa | ±0.3hPa |
| ||
數據采集處理系統 |
|
|
| |||
市電220V供電 |
|
| AC220V | |||
太陽能供電系統 |
|
| 含太陽能板及蓄電池 | |||
通訊方式 | RS485/232通訊,USB通訊3G/4G、WIFI無線傳輸、ADSL 光纖等有線傳輸 | |||||
標配3米支架 | 高度可定制 | |||||
戶外高清LED屏幕 | 尺寸105*55cm 四行顯示 含控制系統及防水外框 | |||||
高清網絡攝像頭 | 高清1080P低碼流一體化云臺機，采用H.265視頻壓縮算法 壓縮比高圖像質量好 130萬像素 支持1280×960 分辨率，連續旋轉，垂直方向 +90°-90 ° | |||||
噴淋降塵設備 | 數據采集測量精度高，具有多路繼電器輸出，可以控制多點的設備。核心部件采用高性能32位微處理器為主控CPU，便攜式防震結構，工業化標準設計，適合在惡劣環境中使用，繼電器指示燈指示各繼電器的開關狀態?？陕?lián)動塔吊噴淋系統，霧炮，噴水管 | |||||
云臺臺軟件的功能參數
基本功能 | 同時具備C/S客戶端臺和基于WEB管理的B/S系統，實時顯示前端設備所有數據參數； |
揚塵、噪聲等傳感器歷史數據的查詢、分析及下載，視頻、圖片的查詢、下載； | |
同比、環比分析查詢； | |
數據報警設置查詢，并向制定人員定向發送短信及郵件報警消息； | |
分級權限，對不同管理層實行分級管理； | |
支持升級外圍設備的接入與控制； | |
通過光釬/ADSL/3G/4G無線網絡/APN/VPN等線路接收數據及發送數據命令； | |
系統支持多達1024路遙測設備同時接收數據； | |
分級權限管理，不同權限的用戶可監控不同的設備，可按組或按區域分配權限； | |
應急預案錄入，比如工地名稱、開發商、施工方、監理方的負責人和，報警后可及時處置； | |
實時監控監測 | 監測PM2.5，并能查看實時變化曲線； |
監測PM10，并能查看實時變化曲線； | |
監測TSP，并能查看實時變化曲線； | |
監測噪聲，并能查看實時變化曲線； | |
同時監測溫度、濕度、風速、風向、氣象實時信息； | |
可在軟件臺上查看實時視頻，并可在臺上對視頻監控進行參數設置以及相應操作， | |
可在服務器臺上實時監聽現場噪聲污染情況； | |
可實現數據視頻疊加的圖片超標、手動抓拍、自動抓拍； | |
顯示所有地圖點位具體信息，實時查看所有點位信息； | |
根據揚塵地標及噪聲國標用不同顏色標注污染程度； | |
報警聯動 | 設定不同超標程度閥值，一旦超標則用相應顏色標注出超標程度，若達到超標限值則臺自動報警； |
數據查詢 | 可查詢所有監測參數指標具體時間段的歷史數據 |
